视频监控系统防雷解决方案

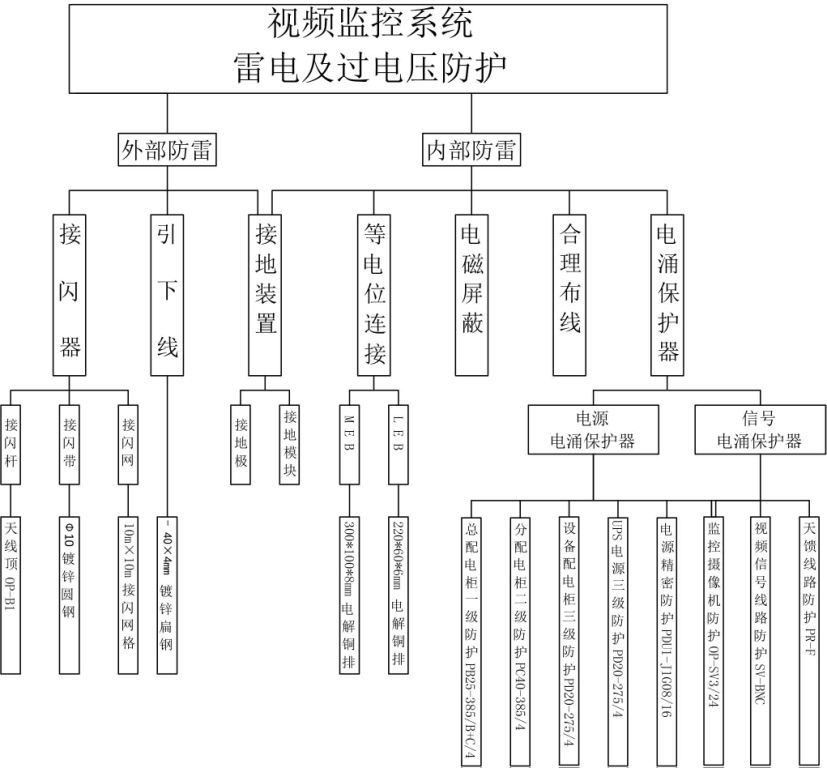

防雷设计方案
　　（一） 直击雷防护设计
　　应在室外的摄像机支撑杆顶安装能保护摄像机的通用避雷针,并做出相应地网接地(要求接地电阻小于10欧)；在监控大楼应有防直击雷的避雷（带、针、塔）装置。
　　（二）感应雷防护设计
　　1、摄像机防雷：
　　（1）在摄像机端电源线路上安装一个防雷器（电涌保护器简称SPD，俗称避雷器），作为摄像机电源防雷保护。
　　（2）在摄像机端视频信号线上安装一个视频SPD，作为摄像机视频信号防雷保护。
　　（3）在带有云台的摄像机端，安装一个控制线路防雷器信号SPD，作为摄像机云台控制线防雷保护。
　　2、控制器防雷：
　　（1）在室内监控机房监视器前分别安装对应接口的视频防雷器视频SPD。
　　（2）在室内监控机房安装对应的控制线路防雷器信号SPD。
　　3、监控大楼防雷：
　　（1）在总电源处安装Ⅰ级试验的电涌保护器作为第一级防护。
　　（2）在楼层配电箱前安装Ⅱ级试验的电涌保护器作为第二级防护。
　　（3）在各用电设备前安装相应的Ⅱ级试验的电涌保护器作为第三级防护（具体应根据设备情况选择）。
　　（4）在接收发设备前安装视频防雷器。
　　4、微波发射天线防雷：
　　（1）在微波发射天线处安装避雷针。
　　（2）在微波接收发机前安装对应接口的天馈防雷器
　　（三）接地系统
　　1、等电位处理及屏蔽
　　 将工作地（交、直流工作地）、设备保护地、防雷保护地连接在一起，采用共用接地方式，接地电阻为R≤1Ω。设置总等电位连接，并将所有进入建筑物的通信电缆及线缆用金属管道进行屏蔽，将所有的金属管道（包括水管、煤气管及各种屏蔽管道）在进入建筑物处作总等电位连接。其目的是消除各地网之间的电位差，保证设备不因雷电的反击而损坏。
　　2、人工接地网设计
地网设计在建筑物周围，挖地网深度为600～800，宽不少于500，接地电阻为R≤1Ω，垂直接地体采用L50×W50×H2000热镀锌角钢，水平接地体采用-50×5热镀锌扁钢，垂直接地体与水平接地体的连接采用双面焊接，水平接地体与水平接地体的搭接采用双面焊接，焊接长度不小于2D，焊接处刷红丹或沥青油做防腐处理。接地线用50×5的热镀锌扁钢，通过铜铁转换头预留接地测试点。(单位为mm)
